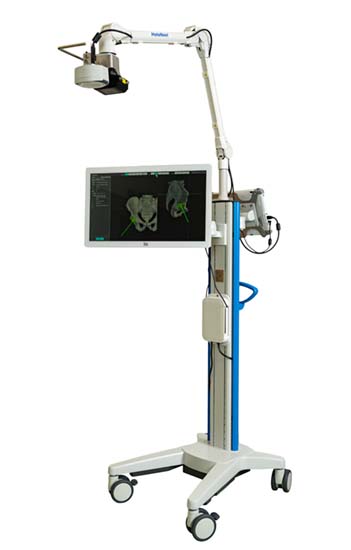

HoloNavi One ナビゲーションシステム

概要

HoloNavi Oneは、AR(拡張現実)の技術を応用して開発された 人工股関節置換術用のCTベースドナビゲーションシステムです。
光学式位置計測システムにより、計測、追跡した手術器具の位置情報を、CT画像情報または空間座標情報に重ね合わせて画像表示し、整形外科手術を支援します。

HoloNavi One ナビゲーションシステム

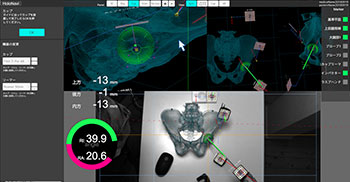

ARナビ

専用のマーカ相互の角度と位置情報を取得する機能と、術野に骨盤や手術器械を重畳表示する機能で モニター上の患者様に3D骨盤モデルやカップ、リーマーを表示。直感的に手術できるナビゲーションシステムを実現しています。

HoloNavi One ナビゲーションシステム

特徴

臼蓋カップリーミング基準表示機能
および臼蓋カップ設置基準表示機能

FPP基準で、術前計画のカップ位置を表示し、リーミング時及びカップインパクト時リーマーやインプラントの位置とRI、RAを表示。

整復位置表示機能

術前の大腿骨のオフセット、脚長との差を数値で表示。

大腿骨ステム設置方向表示機能

大腿骨ステムのステム軸を表示し、穿孔などのマルアライメントを予防。

骨盤傾斜表示機能

手術台に対して骨盤の傾きを3方向で表示。

その他基本機能

  • 上方から術野を撮像、骨盤の正面と側面を仮想空間で3D表示。
  • 23.8 型モニター上の患者様に3D骨盤モデルを重畳表示。
  • 13.3型タッチパネルとフットスイッチによる操作。

ARマーカ

国立研究開発法人 産業技術総合研究所が開発したロボット制御用高精度マーカ(特許 第6083747 号) を採用しています。

HoloNavi One ナビゲーションシステム

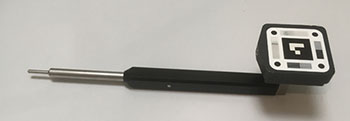

〈オフセットプローブ使用時〉

HoloNavi One ナビゲーションシステム
ARマーカ

HoloNavi One ナビゲーションシステム
〈大腿骨アタッチメント使用時〉

HoloNavi One ナビゲーションシステム
〈骨盤アタッチメント使用時〉

基本情報

販売名 HoloNavi One ナビゲーションシステム
製品名 HoloNavi One ナビゲーションシステム
類別 機械器具 12 理学診療用器具
一般的名称 手術用ナビゲーションユニット(JMDNコード:38723002)
対応術式 人工膝関節置換術
併用器械 HoloNavi One システム手術器械
製造販売業者 シェルハメディカル株式会社
長野県茅野市玉川2123番地2
販売総代理店 ホロナビメディカルテクノロジー株式会社
愛知県一宮市丹陽町外崎字江西568番地1
